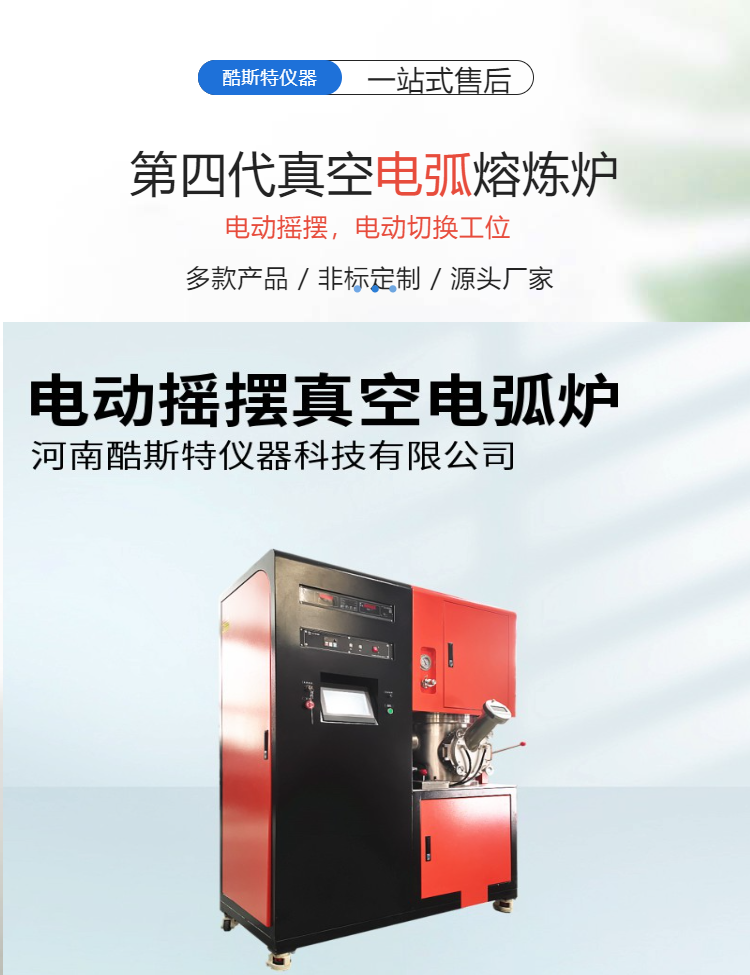

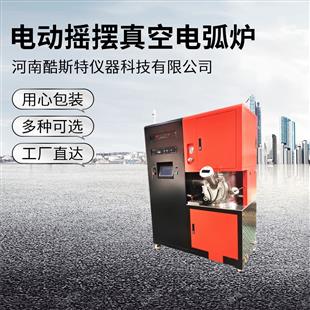

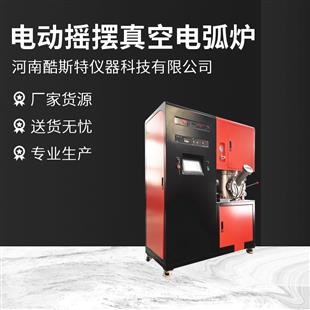

铼金属熔炼 10工位真空电弧炉
- 信息介绍
-
一、设备用途 ：
铼金属熔炼 10工位真空电弧炉用于金属铼及铼合金，也用于熔炼高熔点金属/合金的熔炼制备
二、设备主要技术参数：
(1) 型号： KDH-1000ES

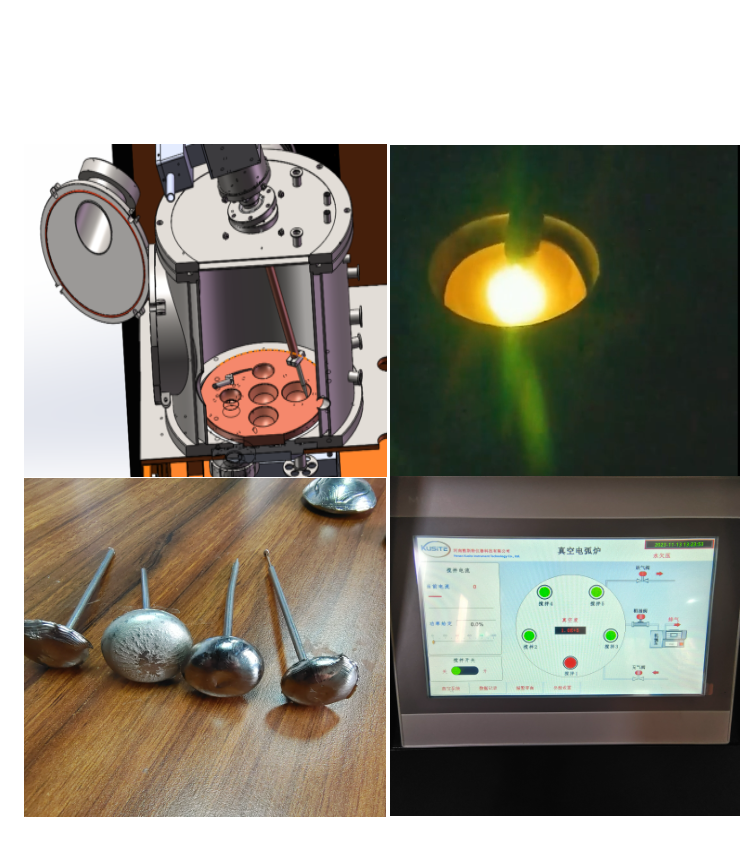

(2) 电弧熔炼室：立式圆筒型侧部开门结构真空室
(3) 真空系统配置：机械泵+高真空阀门
(4) 冷态极限真空度 ：5.0x10-1Pa
(5) 真空腔室的漏率满足≤10-8 Pa·m3/s，经氦质谱检漏仪检漏。
(6) 熔炼电流：额定电流1000A 熔炼温度3500℃
(7) 熔炼坩埚：设计有10个工位，5个₵60*20圆形熔炼工位，底部配置电磁搅拌，单个工位容重（按照7.8/cm3）500-1000克,，5个₵25*12半球形工位，用于制备铼颗粒

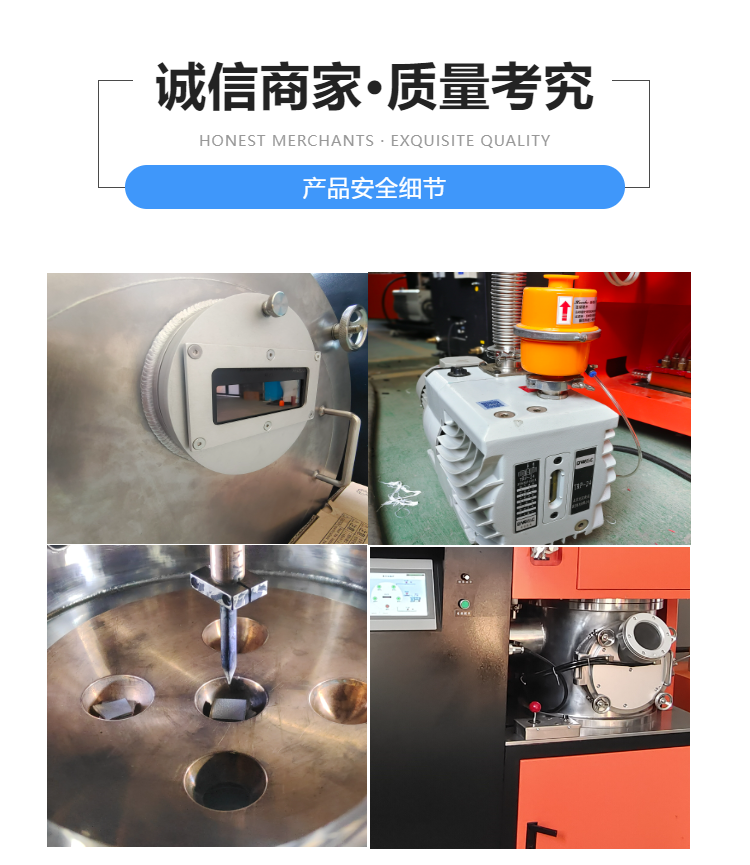

(8) 水冷铜坩埚安装方式采用从炉架底部安装的方式，避免更换炉底拆除腔体等繁重工作，避免破坏炉体整体密封。
(9) 工作气体：Ar气；
(10) 翻料方式：手动悬臂翻料，有机械手翻转组件
(11) 电弧熔炼阴极装置：引弧方式为高频引弧
(12) 电极杆升降、电极摇摆、熔炼及更换工位全部采用电动方式，可水平360度万向更换方向，设计手持式操作按钮盒，无负重操作方便省力。
(13) 炉体侧部开门，装卸料方便省去上部打开炉盖装卸料的不便，炉门水冷并设计大口径门观察窗，方便观测内部熔化情况。
(14) 控制方式：昆仑通态嵌入式工控式触摸屏+欧姆龙plc
